Какой тип удерживающей силы использует клиновой анкер?

Структурная целостность в основном зависит от соответствия точного механизма крепления выбранному вами основному материалу. Инженеры и подрядчики сталкиваются с огромными рисками при слепом выборе анкеров. Выбор крепежа без глубокого понимания особенностей его удерживающей механики может привести к катастрофическому выходу из строя. Вы также рискуете серьезно нарушить соответствие нормам или необратимо повредить конструкцию. Прежде чем сверлить твердый бетон, вам нужна абсолютная уверенность.

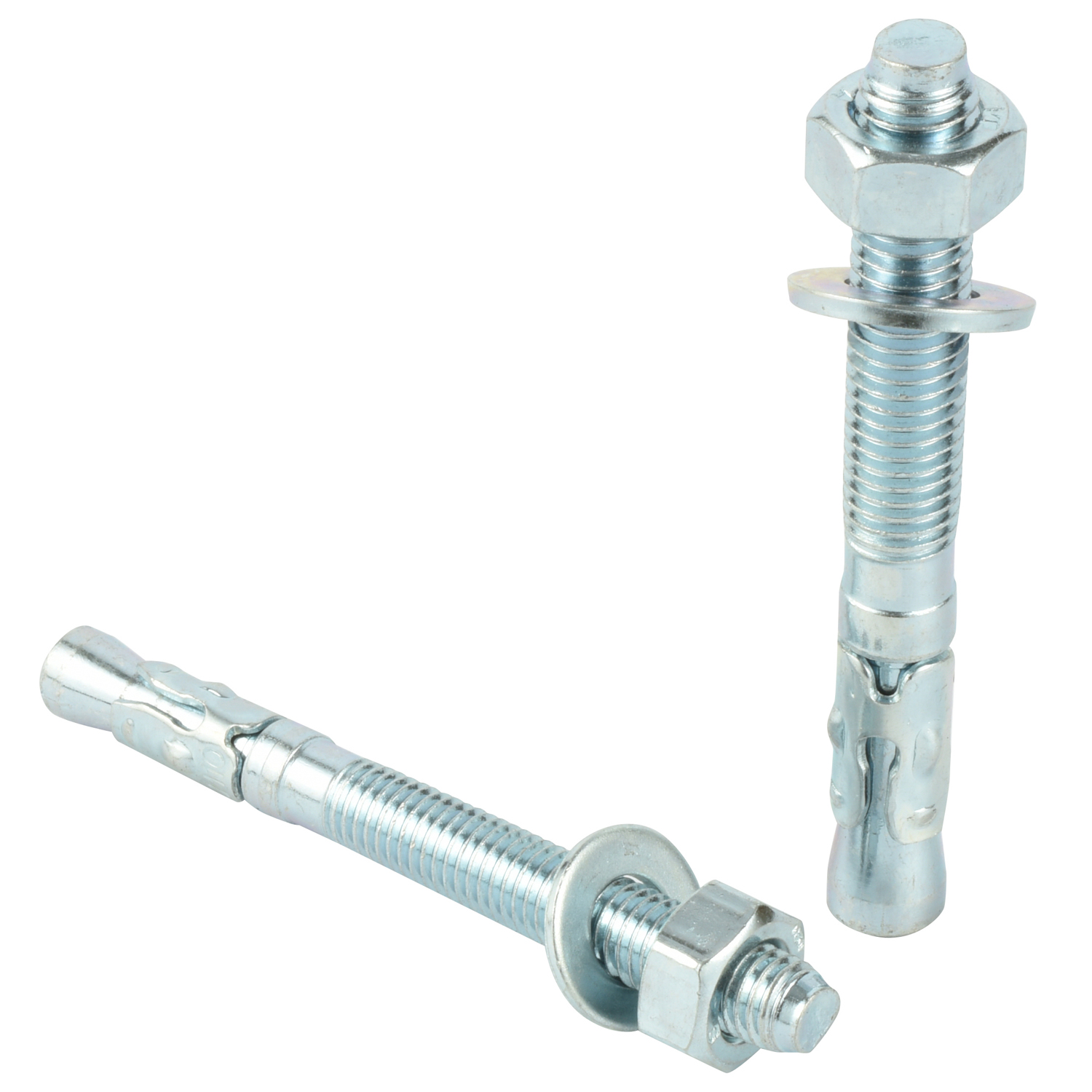

В этом руководстве подробно определена механическая удерживающая сила клинового анкера . Мы преобразуем эту техническую силу в высокофункциональные, реальные грузоподъемности. Читатели познакомятся с научно обоснованной основой оценки пригодности крепежных изделий. Вы узнаете, как крутящий момент преобразуется в трение. Вы поймете, почему прочность бетона диктует предел. Наконец, мы покажем вам, как проверить соответствие вашему конкретному приложению.

Ключевые выводы

• Механизм: клиновые анкеры для фиксации грузов полагаются исключительно на механическое расширение (трение) с контролируемым крутящим моментом .

• Ограничение на основной материал: они разработаны строго для твердого бетона и не смогут выйти из строя или вызвать выбросы в кирпичной, блочной или пустотелой кладке.

• Зависимость от производительности: фактическая удерживающая сила сильно варьируется и зависит от прочности бетона на сжатие (PSI), глубины заделки и точного момента затяжки при установке.

• Соответствие нормам: спецификация требует оценки как статических, так и динамических нагрузок в соответствии со стандартами испытаний ICC-ES для бетона с трещинами или без трещин.

Механика: как трение и расширение создают удерживающую силу

Определим основные механические принципы. Это создает прочную техническую основу для выбора крепежа.

Расширение с контролем крутящего момента

Затягивание анкерной гайки создает мощное механическое воздействие. При повороте ключа резьбовая шпилька потянется вверх. Рабочий конец этой шпильки имеет конусообразный клин. Когда этот клин движется вверх, он заставляет окружающий расширительный зажим расширяться наружу. Эта спроектированная геометрия преобразует крутящий момент в огромное боковое давление.

Сопротивление трения

Распорный зажим надежно прижимается к внутренним стенкам просверленного отверстия. Это расширение наружу создает чрезвычайное сопротивление трению. Трение — это единственная сила, удерживающая оборудование на месте. Зажим агрессивно захватывает заполнитель и цементное тесто. Вы полностью полагаетесь на это внешнее давление, чтобы безопасно удерживать огромные нагрузки на конструкцию.

Постоянная деформация

Металлический зажим физически вгрызается в поры бетона. Он деформируется под давлением, чтобы соответствовать микроскопическим дефектам внутри просверленного цилиндра. Из-за такого агрессивного прикуса застежка становится постоянным приспособлением. Его невозможно извлечь, не разрушив окружающий субстрат. Механическая связь становится постоянной после установки зажима.

Требование «предварительной загрузки»

Многие профессионалы неправильно понимают удерживающую силу. Удерживающая сила не существует просто при вставке. Вы должны приложить крутящий момент, чтобы зафиксировать зажим. Во время установки должен соблюдаться определенный порог крутящего момента. Достижение этого крутящего момента создает критическую предварительную нагрузку. Это натяжение удерживает приспособление плотно прилегающим к основному материалу. Без надлежащей предварительной нагрузки соединение выйдет из строя под действием динамической нагрузки.

Выполните следующие действия, чтобы обеспечить правильное механическое зацепление:

1. Просверлите идеально вертикальное отверстие, соответствующее номинальному диаметру.

2. Удалите всю захваченную кварцевую пыль из полости.

3. Вставьте стальной корпус через приспособление в плиту.

4. Примените вращательное усилие, указанное производителем, с помощью калиброванного ключа.

Оценка несущей способности: прочность на растяжение и сдвиг

Лицам, принимающим решения, необходимо перевести теоретическую механическую силу в показатели функциональной оценки. Мы разделяем эти показатели на две основные категории стресса.

Предел прочности (сила вытягивания)

Прочность на растяжение измеряет, насколько внутреннее трение сопротивляется прямым силам выдергивания. Представьте себе тяжелую технику, свисающую прямо с потолочной плиты. Альтернативно, представьте себе тяжелый груз, отрывающийся от вертикальной стены. Расширенный зажим борется с этой внешней силой, используя интенсивный захват. Когда происходит разрушение при растяжении, оно обычно проявляется в виде разрыва бетонного конуса. Основной материал поддается до того, как сломается сталь.

Прочность на сдвиг (нисходящая сила)

Прочность на сдвиг оценивает совершенно другую плоскость напряжения. Он измеряет, насколько прочный стальной корпус противостоит эффекту гильотины. Представьте себе тяжелый электрический шкаф, скатывающийся по стене. Сам стальной хвостовик блокирует это движение вниз. Диаметр металлического вала в первую очередь определяет способность сдвига. Большие диаметры обеспечивают значительно более высокую устойчивость к защелкиванию.

Конкретная переменная PSI

Клиновой якорь настолько прочен, насколько прочна среда, в которой он находится. Удерживающая сила строго ограничена прочностью основного материала. Предположим, вы указываете оборудование, рассчитанное на 5000 фунтов. Он выйдет из строя гораздо раньше, если его установить в бетон с давлением 2000 фунтов на квадратный дюйм вместо бетона с давлением 4000 фунтов на квадратный дюйм. Мягкий бетон просто крошится под сильным давлением распорного зажима.

Стандартные отраслевые факторы безопасности

Инженеры никогда не проектируют конструкции с расчетом на предельную испытанную разрушающую нагрузку. Профессиональные рекомендации рекомендуют стандартное соотношение безопасности 4:1 для статических нагрузок. Вы делите предельную нагрузку отказов на четыре. Этот расчет определяет вашу безопасную рабочую нагрузку. Этот буфер защищает от непредвиденных динамических сил или незначительных ошибок при установке.

Якоря клина против альтернатив: логика составления шорт-листа

Подрядчикам нужна четкая система принятия решений. Сравнение удерживающих сил различных категорий крепежа предотвращает опасные ошибки в спецификациях на рабочей площадке.

Клиновые анкеры и анкеры с втулками

• Клин: Они предназначены исключительно для применения в твердом бетоне. Они обеспечивают гораздо более высокую общую грузоподъемность. Требуемый размер отверстия точно соответствует диаметру фурнитуры.

• Рукав: Эти крепления распределяют внешнее давление по гораздо большей площади поверхности. Они подходят для более мягких материалов основания, таких как кирпич, пустотелые блоки и раствор. Однако они обладают заметно более низкой предельной удерживающей способностью.

Клиновые анкеры против шурупов для бетона

• Клин: эти крепежные детали создают постоянные, прочные статические соединения. Для правильной установки монтажники должны использовать калиброванный динамометрический ключ. Они требуют определенных краевых расстояний для предотвращения растрескивания.

• Шурупы по бетону: они используют механическую блокировку, врезая в бетон буквальную резьбу. Они полностью съемные. Они лучше работают на близких краевых расстояниях. Профессионалы обычно используют их для легких и средних нагрузок.

Клиновые анкеры в сравнении с химическими/клеевыми анкерами

• Клин: клиновой анкер обеспечивает немедленную, готовую к использованию грузоподъемность. Время лечения абсолютно нулевое. Он полностью зависит от трения.

• Химические: они основаны на сложной химической связи и 100% поверхностном контакте. Они лучше всего подходят для применений с высокой вибрацией или для размещения на большом расстоянии от края. Они требуют тщательной очистки отверстий и строгого контроля температуры во время установки.

Реалии реализации: факторы риска, которые ставят под угрозу удерживающую силу

Практический опыт показывает многочисленные риски при установке. Эти распространенные полевые ошибки легко приводят к катастрофическому сбою соединения.

Допуск сверла

Использование изношенной насадки мгновенно разрушает удерживающую способность. Бит неправильного размера одинаково опасен. Сверла по камню должны строго соответствовать диаметру крепежа. Отверстие увеличенного размера значительно снижает внутреннее трение. Это полностью устраняет удерживающую силу. Сверла, соответствующие стандарту ANSI, обязательны для структурных креплений.

Подготовка отверстия

Неспособность очистить бетонную пыль — серьезная и распространенная ошибка. Оставшаяся пыль действует как сухая смазка. Это предотвращает врезание расширительного зажима в твердую стену. Эта ошибка часто приводит к бесконечному вращению оборудования во время затяжки. Всегда используйте сжатый воздух и проволочную щетку.

Краевое расстояние и расстояние

Монтажники должны правильно расположить места сверления. Установка слишком близко к краю очень рискованна. Установка слишком близко к другому крепежу не менее плоха. Конусы внутренних напряжений перекрываются при больших нагрузках. Такое перекрытие приводит к внезапному взрыву бетона или опасному растрескиванию поверхности. Всегда соблюдайте рекомендации производителя по расстоянию.

Ошибки крутящего момента

Недостаточная затяжка — широко распространенная проблема в отрасли. Он не может полностью зацепить расширительный зажим. Связь со временем неизбежно ослабнет. Чрезмерное затягивание столь же разрушительно. Чрезмерное усилие может сломать стальной корпус. Он также может разрушить окружающую бетонную конструкцию. Всегда обязательно используйте калиброванный динамометрический ключ.

Стандарты спецификаций и вопросы соответствия

Профессионалы-инженеры уделяют большое внимание строгому соблюдению требований и норм. Они никогда не догадываются, когда на карту поставлена ​​структурная целостность и человеческие жизни.

Разрешения ICC-ES

Инженеры-строители постоянно ищут значения ESR. Номера отчетов об оценочных услугах (ESR) подтверждают независимо протестированные возможности. Эти отчеты доказывают, что крепеж соответствует международным строительным нормам. Вы всегда должны выбирать проверенное оборудование для критически важных структурных приложений. Непротестированное оборудование создает неприемлемые риски ответственности.

Треснутый и нетреснутый бетон

Стандартные крепления со временем могут потерять трение. Бетон естественным образом трескается по мере старения или смещения под нагрузкой. Если трещина пересекает просверленное отверстие, стандартное трение немедленно падает. Отверстие микроскопически расширяется. Для помещений с трещинами в бетоне строго необходимы специальные сейсмостойкие крепежи. Они оснащены специальными зажимами, предназначенными для сохранения сцепления даже при расширении отверстия.

Выбор материала (коррозионное воздействие)

Коррозия окружающей среды быстро разрушает расширительный зажим. Ржавчина в конечном итоге разрушает удерживающую силу трения. Вы должны подобрать марку стали в соответствии с местными условиями.

Заключение

Подведем итог основным критериям принятия решения. Клиновой анкер использует огромное механическое трение для превосходной удерживающей силы. Однако его эффективность строго привязана к конкретным условиям. Вы должны использовать его исключительно при работе с твердым бетоном. Во время сверления необходимо обеспечить надлежащий допуск отверстия. Вы должны применять точный и правильный крутящий момент.

Примите конкретные меры перед следующей установкой конструкции. Внимательно ознакомьтесь с техническими данными производителя. Соответствуйте своим конкретным требованиям к нагрузке и конкретному PSI с помощью подходящего оборудования. Проверьте точный диаметр и глубину установки в соответствии с вашими инженерными планами. Никогда не оставляйте структурную безопасность на волю случая.

Часто задаваемые вопросы

Вопрос: Можно ли использовать клиновой анкер в кирпиче или пустотелом блоке?

О: Нет. Высококонцентрированная сила расширения приведет к растрескиванию или выдуванию хрупких или полых материалов. Вместо этого используйте анкерную втулку или коленно-рычажный болт.

Вопрос: Могу ли я снять клиновой анкер после его установки?

A: Гайку и шайбу можно снять, но корпус анкера и распорный зажим навсегда заклинивают в бетоне. Его необходимо срезать заподлицо или загнать глубже в отверстие.

Вопрос: Почему мой клиновой якорь вращается в скважине?

A: Обычно возникает из-за того, что вы просверлили слишком большое отверстие, использовали изношенное сверло или не очистили отверстие от бетонной пыли перед вставкой, что не позволило зажиму зацепиться.

Вопрос: Увеличивает ли глубина установки удерживающую силу?

О: Да, до определенного момента. Более глубокая заделка обычно увеличивает прочность на растяжение при условии, что бетон достаточно толстый, чтобы предотвратить выброс нижнего слоя. Всегда соблюдайте минимальные линии заделки, установленные производителем.
