Выход из строя крепежа в промышленности и строительстве редко происходит из-за дефекта материала; чаще всего это вызвано неправильным указанием типа резьбы и длины захвата в зависимости от приложенной нагрузки. Инженеры и группы закупок должны сбалансировать требования к прочности на сдвиг, распределению натяжения и выравниванию при выборе крепежных изделий. Выбор неправильной конфигурации резьбы может привести к деформации резьбы в плоскости сдвига, расшатыванию соединения под воздействием вибрации, заклиниванию соединения (поддомкрачиванию) или катастрофическому разрушению соединения при сдвиге. Понимание механических компромиссов между шестигранными болтами с полной и частичной резьбой имеет решающее значение для выбора правильного оборудования, обеспечения структурной целостности и уменьшения обязательств по долгосрочному техническому обслуживанию.
Конструктивная функция: Болты с полной резьбой максимизируют силу захвата и натяжение по всему валу, тогда как болты с частичной резьбой обеспечивают превосходную прочность на сдвиг и точное выравнивание за счет хвостовика без резьбы.
Распределение нагрузки: резьбы, расположенные в плоскости сдвига соединения, создают концентраторы напряжений; болты с частичной резьбой предотвращают это, помещая хвостовик без резьбы непосредственно в зону среза.
Механика зажима: Болты с частичной резьбой обеспечивают превосходное соединение соединения, позволяя верхнему материалу скользить по гладкому хвостовику, тогда как болты с полной резьбой могут застревать в верхнем материале и предотвращать посадку заподлицо.
Отраслевые стандарты: Болт с шестигранной головкой DIN933 представляет собой глобальный стандарт для болтов с метрической резьбой с полной резьбой, тогда как DIN931 обозначает варианты с частичной резьбой.
Соответствие применению: Болты с полной резьбой оптимальны для резьбовых отверстий и крепления переменной глубины, тогда как болты с частичной резьбой обязательны для конструктивных соединений, подвергающихся высоким нагрузкам и боковым напряжениям.

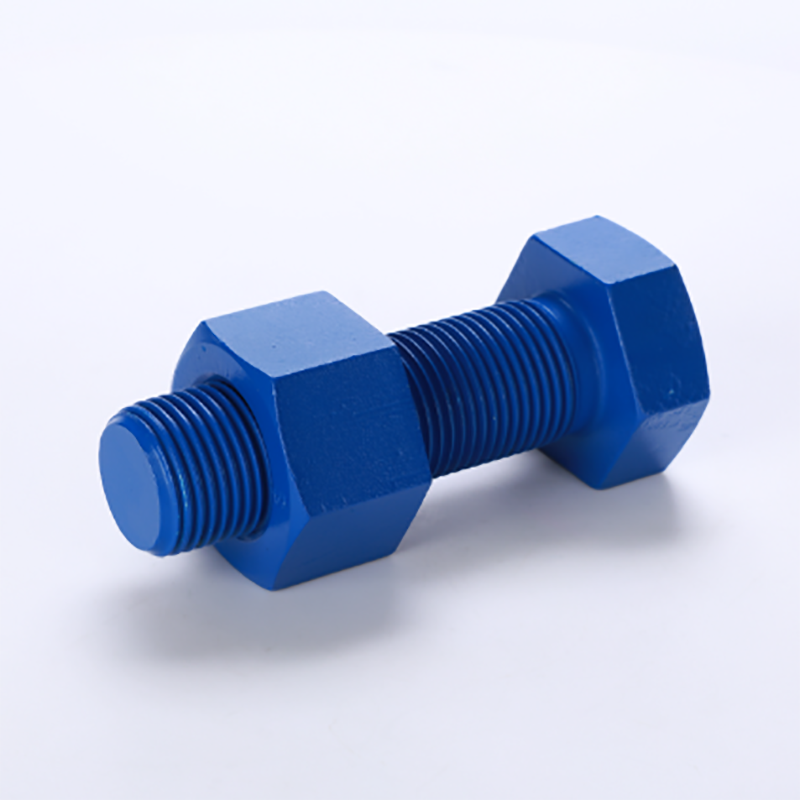

Болт с шестигранной головкой с полной резьбой имеет резьбу, идущую непрерывно от нижней части шестигранной головки до скошенного кончика. Эта непрерывная резьба обеспечивает отличные механические характеристики, подходящие для конкретных условий сборки. Непрерывная спираль позволяет гайке или резьбовому отверстию зацепляться с крепежом в любой точке по всей его длине. Вы увидите, что они широко используются в полевых условиях, где толщина материала сильно различается или где болт действует как натяжной стержень, а не как структурный штифт.
В мировом производстве болт с шестигранной головкой DIN933 служит основным стандартом для крепежных изделий с полной метрической резьбой и соответствует стандарту ISO 4017. Эти спецификации определяют точные допуски на шаг резьбы, высоту головки и размеры под ключ. Указав этот стандарт, вы гарантируете предсказуемую производительность в различных областях применения, от сборки легкого машиностроения до простого монтажа на кронштейнах.
Непрерывная накатка резьбы делает эти болты очень экономичными и универсальными. Во время производства стальные заготовки продавливаются через закаленные резьбонарезные матрицы под огромным давлением. Поскольку весь вал подвергается одинаковой обработке прокаткой без необходимости вторичной обработки для получения гладкого хвостовика, производственные циклы становятся быстрыми и эффективными. Эта производственная реальность делает их выбором по умолчанию для крепления общего назначения, где отсутствует сложная динамика нагрузки.
Основное механическое преимущество вала с полной резьбой заключается в его универсальности. Непрерывная резьба обеспечивает максимальное зацепление в отверстиях с внутренней резьбой. Он легко подходит для материалов различной толщины без риска, что гайка достигнет дна на хвостовике без резьбы. Когда конструкция сборки меняется на лету или слои материала изменяются во время модернизации, полностью резьбовой крепеж адаптируется без необходимости замены оборудования.
Болты с частичной резьбой имеют особый физический профиль: участок без резьбы непосредственно под головкой, за которым следует определенная длина резьбы на конце. Эта часть без резьбы известна как хвостовик или длина рукоятки. Точка перехода между гладким хвостовиком и резьбовой частью называется биением резьбы. Монтажники и слесари во многом полагаются на эту особую геометрию при монтаже стальных конструкций или центровке тяжелых корпусов насосов.
Хвостовик без резьбы играет жизненно важную структурную роль. Он точно соответствует диаметру отверстия для болта, обеспечивая гладкий и прочный эффект дюбеля. Когда боковые силы воздействуют на шарнир, прочная сталь хвостовика поглощает нагрузку. Это предотвращает стирание абразивной, неровной поверхности резьбы с основным материалом, что сохраняет целостность просверленного отверстия с течением времени и предотвращает смещение соединения из-под соосности.
Изготовление болтов с частичной резьбой требует точного контроля диаметра заготовки. Чтобы гарантировать, что хвостовик без резьбы и накатанная резьба имеют одинаковый основной диаметр, перед накаткой резьбы необходимо немного уменьшить нижнюю часть заготовки. Этот дополнительный этап изготовления гарантирует, что болт идеально войдет в отверстия с жесткими допусками, не заедая на хвостовике и не оставляя сбоев вокруг резьбы. Если заготовку не уменьшить, накатанная резьба будет выпирать шире хвостовика, что сделает невозможным прохождение болта через точно просверленное отверстие.
Соответствие размеров для вариантов с частичной резьбой регулируется стандартами DIN931 и ISO 4014. Эти стандарты определяют не только размеры головки и резьбы, но также точное соотношение длины с резьбой к длине без резьбы в зависимости от общего размера крепежа. Инженеры полагаются на эти строгие таблицы размеров для расчета точных длин захватов для соединений конструкций, гарантируя, что плоскость сдвига всегда пересекает твердую сталь.
Сдвиговая нагрузка относится к боковым силам, действующим на соединение перпендикулярно оси болта. Представьте себе две тяжелые стальные пластины, скрепленные болтами, и огромная гидравлическая сила тянет одну пластину влево, а другую вправо. Болт действует как штифт, предотвращающий раздвижение пластин. В этих случаях целостность поперечного сечения крепежа определяет выживаемость соединения.
Болты с частичной резьбой обеспечивают исключительные характеристики при срезывающих нагрузках. Сплошной хвостовик обеспечивает максимальную площадь поперечного сечения, представляя собой непрерывный стальной цилиндр относительно плоскости сдвига. Что еще более важно, гладкий хвостовик исключает возникновение источников напряжения. Ряды напряжений представляют собой геометрические неровности, в которых концентрируются механические напряжения. Удерживая резьбу вне зоны сдвига, болт равномерно распределяет боковые силы по своему твердому сердечнику, что позволяет ему выдерживать большие динамические нагрузки без податливости.
И наоборот, болты с полной резьбой демонстрируют серьезную уязвимость при срезе. Резьба, расположенная непосредственно в плоскости среза, значительно уменьшает эффективный диаметр болта. Впадины нитей действуют как микронасечки. При циклических нагрузках или сильной вибрации промышленного оборудования эти микровыемки становятся точками зарождения усталостных разрушений. Со временем боковые силы буквально разрежут болт пополам по самой слабой впадине резьбы, что приведет к катастрофическому выходу оборудования из строя.
Растягивающая нагрузка включает в себя силы, раздвигающие соединение параллельно оси болта. Представьте себе тяжелую трубу, подвешенную к потолочной решетке; сила тяжести, направленная вниз, оказывает на монтажные болты чистую растягивающую силу. В этих случаях крепеж должен противостоять растяжению и выдергиванию, полностью полагаясь на зацепление его резьбы с гайкой или резьбовым отверстием.
Болты с полной резьбой обладают явными преимуществами, действуя в первую очередь в качестве растягивающих элементов. Непрерывная резьба распределяет удерживающую силу по всей длине крепежа при ввинчивании в глубокое резьбовое отверстие. Эта огромная площадь поверхности зацепления максимизирует сопротивление выдергиванию. Если основной материал мягче, чем болт, например, алюминиевый блок двигателя, максимальное зацепление резьбы предотвращает содрание внутренней резьбы при больших растягивающих нагрузках.
Болты с частичной резьбой сталкиваются с ограничениями при использовании чистого напряжения, включая резьбовые отверстия. Их удерживающая сила полностью ограничивается резьбовым наконечником. Если резьбовое отверстие недостаточно глубокое или если хвостовик без резьбы упирается в поверхность до того, как произойдет зажим, соединение выйдет из строя. Их использование требует точного расчета длины захвата, чтобы обеспечить адекватное зацепление резьбы без ее опускания. Вы должны знать точную глубину глухого отверстия и точную толщину ответного фланца.
Заедание соединения, обычно называемое поддомкрачиванием, происходит, когда болт с полной резьбой зацепляется за верхний слой сквозного отверстия. Когда болт поворачивается, резьба зацепляется за верхний материал, а не скользит сквозь него. Это предотвращает плотное стягивание двух материалов головкой болта, что приводит к неправильному измерению крутящего момента. Динамометрический ключ щелкает, сигнализируя о достижении целевого значения, но на самом деле соединение остается свободным, поскольку энергия была потрачена впустую на преодоление трения резьбы в верхней пластине.
Болты с частичной резьбой исключают риск прогибания соединения. Хвостовик без резьбы позволяет верхнему материалу свободно плавать или скользить по гладкой стали. Когда гайка затягивается на резьбовом наконечнике, 100% крутящего момента преобразуется непосредственно в усилие зажима между двумя соединяемыми материалами. Это скользящее действие обеспечивает заподлицо и жесткую посадку, что абсолютно важно для тяжелого машиностроения, соединений конструкционных стальных конструкций и фланцевых соединений высокого давления.
Выбор правильной конфигурации резьбы полностью зависит от механической среды сборки. Варианты с полной резьбой превосходно подходят для условий, где натяжение, возможность регулировки и резьбовое зацепление имеют приоритет над прочностью на боковой сдвиг. Вы обнаружите, что они широко используются для опор вторичных конструкций и монтажа оборудования.
Сборки, требующие, чтобы болт ввинчивался непосредственно в резьбовое отверстие, а не проходил через гайку.
Применения с непредсказуемой или сильно изменяющейся толщиной швов, где одна длина крепежа должна соответствовать нескольким конфигурациям.
Крепления листового металла, кузовные панели автомобилей и ненесущие косметические узлы, где силы сдвига остаются незначительными.
Крупносерийные производства, в которых приоритет отдается быстрой сборке, а не прочным конструкциям.
Опоры двигателя, кронштейны генератора и натяжители конвейерной ленты, где болт действует как регулируемый натяжной стержень.
Временные приспособления и приспособления в сварочных цехах, где требуется быстрый зажим и разжим материала различной глубины.
Когда структурная целостность, выравнивание и устойчивость к боковым силам не подлежат обсуждению, крепеж с частичной резьбой становится обязательным. Их гладкий хвостовик обеспечивает необходимый эффект дюбеля для надежной фиксации тяжелых компонентов на месте, предотвращая смещение при экстремальных эксплуатационных нагрузках.
Тяжелая техника, блоки двигателей и большие водяные насосы, где точная центровка между сопрягаемыми литыми деталями имеет решающее значение.
Соединения стальных конструкций, каркасы мостов и строительные конструкции, подверженные сильным боковым ветрам или сейсмическим силам сдвига.
Вращающееся оборудование и промышленные центрифуги, где сильная вибрация может привести к врезанию резьбовых частей в основной материал, что приведет к истиранию или истиранию резьбы.
Соединения толстых материалов, требующие максимальной силы зажима без риска заедания резьбы или выдергивания.
Компоненты подвески и рулевые тяги в автомобильной технике, где боковые ударные нагрузки часты и серьезны.
Крановые стрелы и подъемное оборудование, выход из строя которых может привести к немедленной гибели людей или имуществу.
Таблица выбора резьбы шестигранного болта
Критерии применения | Полная резьба (DIN933) | Частичная резьба (DIN931) |
|---|---|---|
Основной тип нагрузки | Натяжение/Вытягивание | Сдвиг / Боковой |
Конфигурация отверстий | Резьбовые/Глухие отверстия | Сквозные отверстия с гайками |
Потребности в согласовании | От низкого до среднего | Высокое/точное дюбельное соединение |
Устойчивость к вибрации | Склонен к раздражению при сдвиге | Отличная стойкость на хвостовике |
Допуск на длину рукоятки | Высокая гибкость | Требует точного расчета |
Риск совместного прогиба | Высокое содержание толстых материалов | Устранено гладким хвостовиком |
Основным критерием успеха при использовании болта с частичной резьбой является соответствие длины захвата толщине соединения. Хвостовик без резьбы должен точно соответствовать толщине соединяемых материалов. Если хвостовик слишком короткий, резьба попадет в плоскость среза, что противоречит назначению болта. Если хвостовик слишком длинный, гайка достигнет нижнего предела биения резьбы прежде, чем соединение достигнет необходимого усилия зажима.
Протоколы измерений требуют пристального внимания к деталям. Вы должны рассчитать общую толщину шва, сложив толщину каждого слоя материала. Крайне важно учитывать толщину шайбы как со стороны головки, так и со стороны гайки. Если не принять во внимание прочную конструкционную шайбу, расчет длины захвата может быть нарушен на несколько миллиметров, что приведет к ослаблению соединения, которое вибрирует при эксплуатационном напряжении.
Измерьте точную толщину основного основного материала с помощью цифрового штангенциркуля.
Измерьте точную толщину вторичного сопрягаемого материала или фланца.
Добавьте точную толщину плоской шайбы, которая будет располагаться под головкой болта.
Добавьте точную толщину плоской или стопорной шайбы, которая будет сидеть под гайкой.
Выберите болт, у которого хвостовик без резьбы на 1–2 мм короче этой общей суммы, чтобы гайка могла полностью сжать соединение, не задев биение.
Инженеры должны использовать строгую матрицу решений при оценке типов нагрузки. Вы должны определить основной вектор силы, действующей на сустав. Посмотрите на модели САПР и моделирование динамических нагрузок, чтобы увидеть, где концентрируется напряжение во время пиковой эксплуатации. Не гадайте; проанализировать действующие физические силы.
Если в сборке преобладают поперечные или поперечные силы, необходимо использовать болты с частичной резьбой. Твердый хвостовик не подлежит обсуждению для предотвращения усталостных переломов. И наоборот, если преобладают усилия выдергивания или растяжения или если принимающее отверстие имеет внутреннюю резьбу, используйте болты с полной резьбой, чтобы максимизировать зацепление резьбы и безопасно распределить растягивающую нагрузку по основному материалу.
Вибрация создает хаотичные, разнонаправленные силы в механическом соединении. Со временем эти микродвижения ухудшают целостность соединения. Вы должны оценить, как физический профиль крепежа взаимодействует с основным материалом в условиях постоянной вибрации от двигателей, двигателей или сильных ударов.
Гладкий хвостовик болта с частичной резьбой по своей природе противостоит эффекту «распиливания» при сильной вибрации. Он упирается вплотную к гладким стенкам просверленного отверстия. Напротив, абразивная природа вала с полной резьбой действует как напильник против сквозного отверстия. Когда вибрация сотрясает соединение, резьба вгрызается в основной материал, расширяя отверстие, уменьшая силу зажима и ускоряя катастрофический выход соединения из строя.
Распространенные ошибки при расчете длины хвата
Тип ошибки | Первопричина | Механические последствия |
|---|---|---|
Игнорирование толщины шайбы | Не удалось добавить глубину шайбы к общему расчету соединения. | Гайка достигает нижней точки на хвостовике; соединение остается свободным, несмотря на высокий крутящий момент. |
Хвостовик слишком короткий | Выбор болта основан только на общей длине, а не на длине рукоятки. | Нити входят в плоскость сдвига, создавая концентраторы напряжений и риск разрушения. |
Заделка дна глухих отверстий | Использование болта с частичной резьбой в неглубоком резьбовом отверстии. | Хвостовик ударяется о поверхность резьбового отверстия перед зажимом сопрягаемой детали. |
Накопление краски/покрытия | Измерение голой стали и сборка окрашенной стали. | Длина хвата становится слишком короткой; нити втягиваются в зону сдвига. |
Одним из наиболее опасных рисков при реализации является использование болта с полной резьбой в условиях сильного сдвига. Когда боковые силы воздействуют на нити, острые гребни нитей деформируются и прижимаются к основному материалу. Эта деформация немедленно нарушает структурную целостность крепежа, снижая его несущую способность.
Помимо немедленной потери прочности, деформация резьбы делает практически невозможным удаление болта во время планового технического обслуживания. Раздавленные нити застревают внутри отверстия, поэтому для извлечения крепежа требуется сверление, шлифование или поджигание. Для смягчения последствий требуется строгий инженерный анализ всех плоскостей сдвига на этапе проектирования и обязательное использование крепежных изделий с частичной резьбой для любых структурных соединений, несущих боковые нагрузки.
Попытка использовать болт с частичной резьбой в слишком тонком соединении представляет собой серьезную механическую опасность. Когда толщина соединения меньше длины захвата болта, гайка ударяется о хвостовик без резьбы, прежде чем сжать материалы вместе. При использовании ударного пистолета оператору будет казаться, что сборка туго натянута, но сами стальные пластины останутся свободными.
Операторы часто пытаются перетянуть гайку, чтобы компенсировать кажущееся ослабление. Эта чрезмерная вращательная сила приведет к сорванию внутренней резьбы гайки, истиранию резьбы болта или полному защелкиванию крепежа. Чтобы снизить этот риск, предприятия должны внедрить точные таблицы спецификаций длины захватов на этапе закупок и обучить сборочные бригады распознавать, когда гайка достигает нижнего предела преждевременно.
Факторы цепочки поставок часто ухудшают технические характеристики на сборочном цехе. Поскольку варианты с полной резьбой очень экономичны в производстве и их легче закупать оптом для общего использования, их часто заменяют на местах. Когда конкретный болт с частичной резьбой заканчивается на складе, рабочие часто приобретают альтернативный вариант с полной резьбой той же длины и диаметра, чтобы обеспечить бесперебойную работу производства.
Эта неправомерная замена влечет за собой огромную ответственность. При замене конструкционного болта DIN931 заменителем общего назначения резьба попадает непосредственно в плоскости среза, которые никогда не были рассчитаны на такую работу. Организации должны установить строгие правила закупок, чтобы предотвратить несанкционированную замену. Агенты по закупкам, отдающие приоритет стоимости единицы продукции над структурной пригодностью, должны быть осведомлены о катастрофических рисках изменения характеристик резьбы без технического одобрения.
Просмотрите модели CAD сборки, чтобы определить плоскости сдвига и изолировать соединения, подвергающиеся воздействию боковых сил.
Обратитесь к таблицам нагрузок ISO и DIN, чтобы сопоставить требования конкретных классов с рассчитанной длиной захвата.
Тщательно рассчитайте общую толщину соединения, включая все шайбы и прокладки, прежде чем окончательно определить размеры оборудования.
Прежде чем выполнять оптовые заказы на закупку, запросите образцы оборудования для проверки допусков на длину и посадку рукояток.
Внедрите строгий контроль запасов, чтобы предотвратить несанкционированную замену типов резьбы на сборочном цехе.
Ответ: Только в том случае, если соединение испытывает нулевую сдвиговую нагрузку. Использование болта с полной резьбой в условиях сдвига размещает концентраторы напряжений непосредственно на пути нагрузки, что значительно снижает поперечную прочность соединения и увеличивает риск усталостного разрушения под действием вибрации.
О: Измерьте общую толщину всех соединяемых материалов, включая точную толщину шайб, используемых под головкой и гайкой. Хвостовик болта без резьбы должен быть равен или немного меньше этого общего размера, чтобы обеспечить надлежащий зажим.
Ответ: Вероятно, вы использовали болт с частичной резьбой, длина захвата которого превышает толщину соединения. Гайка достигла нижней точки на выходе резьбы там, где резьба встречается с гладким хвостовиком. Необходимо использовать болт с более коротким сечением без резьбы или добавить конструкционные шайбы.
Ответ: В чистом натяжении они обладают превосходной удерживающей силой. Однако при сдвиговых нагрузках они структурно слабее, поскольку резьба уменьшает диаметр поперечного сечения стали и создает микронадрезы, которые вызывают разрушение под напряжением при боковых нагрузках.
A: Подъем резьбы происходит, когда болт с полной резьбой цепляется за верхний слой сквозного отверстия, не позволяя материалам плотно стягиваться друг с другом. Чтобы предотвратить это, используйте болт с частичной резьбой, который позволяет верхнему материалу свободно скользить по гладкому стержню.
О: Да, обычно они требуют дополнительного этапа производства. Заготовка должна быть точно выдавлена или обработана на станке в нижней половине так, чтобы после накатки резьбы резьбовая часть и гладкий хвостовик имели одинаковый внешний диаметр.
